Ar žinote, kaip veikia stūmoklinis užpildymo aparatas?

Stūmokliniai užpildai išmatuokite ir išpilkite į indą laisvai tekančius produktus, tokius kaip ploni ir (arba) vidutiniškai tankūs skysčiai. Kiekvienoje mašinoje yra vienas ar keli tūriniai stūmokliai. Kiekvieną užpildymo / išleidimo ciklą sudaro įsiurbimo taktas, kai produktas išimamas iš talpyklos ar bunkerio ir įpilamas į produkto cilindrą. Stūmoklis žemyn prasideda iškart, kai produkto cilindras pasiekia iš anksto nustatytą užpildymo lygį. Stūmoklis išstumia gaminį iš cilindro ir į talpyklą.

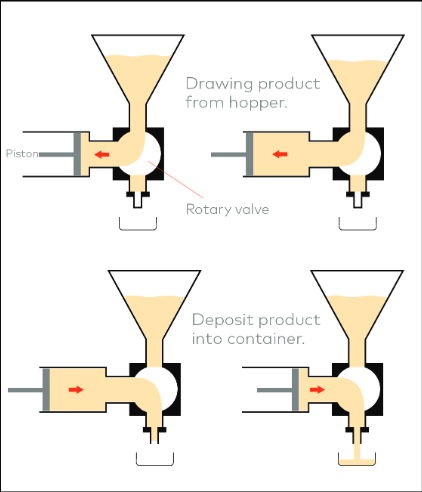

Stūmoklinis užpildymas veikia keturiais lengvais žingsniais:
1. Užpildą / talpyklą įjungia signalas, siunčiamas į mašiną iš tokio priedo, kaip pėdos pedalas.
2. Signalas suka sukamąjį vožtuvą, kad jis dabar galėtų tekėti iš surinktuvo į cilindrą.
3. Stūmoklis pradeda traukti gaminį iš surinktuvo į cilindrą, kol cilindras bus pilnas.
4. Kai cilindras užpildytas, sukamasis vožtuvas keičia savo padėtį, o tai leidžia stūmokliui perstumti gaminį per cilindrą ir purkštuką į talpyklą. Deponuoto produkto kiekis priklauso nuo reikalaujamos ar pasirinktos porcijos dydžio.

Tiek vidinis stūmoklio užpildo cilindro skersmuo, tiek stūmoklio eigos ilgis lems kiekvieno užpildymo, kurį užbaigia mašina, tūrį. Žinoma, kuo didesnis cilindras, tuo daugiau gaminio galima pritaikyti kiekvienam stūmoklio stūmokliui. Pripildymo mašinos užpildymo tūris padidinamas arba sumažinamas tiesiog sureguliuojant stūmoklio eigos ilgį. Paprastai tai atliekama paprasčiausiai pasukant smagratį, norint sutrumpinti arba prailginti cilindro eigą. Stūmokliui atsitraukus, produktas iš tiekimo rezervuaro nutrauks į stūmoklio užpildymo cilindrą. Kai jis bus visiškai atsuktas (arba įtrauktas į nustatytą tašką), stūmoklis grįš į cilindrą, priversdamas produktą į tiekimo liniją, vedančią į pildymo galvutes. Kadangi į cilindrą įpilamas tūris yra tas pats kiekvieno užpildymo ciklo metu, į konteinerius patenkančio produkto tūris taip pat yra pastovus. Abiejuose stūmoklio galuose gali būti naudojami artumo jungikliai, kad būtų galima įsitikinti, ar užpildymo mašina atsitraukia ir išsikiša į reikiamus taškus.

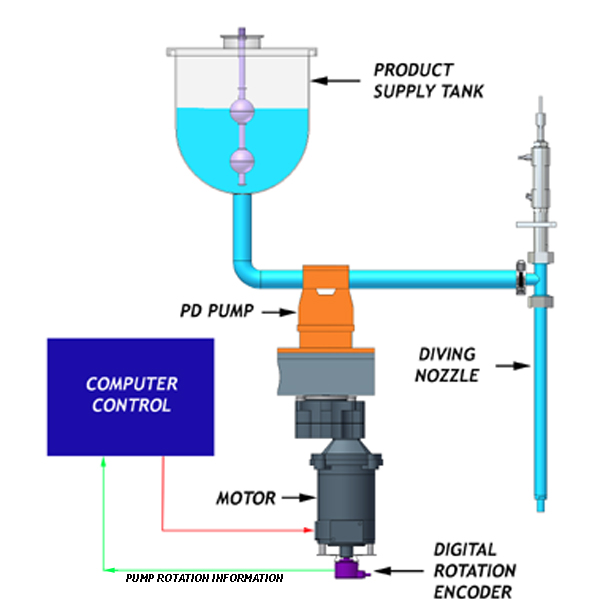

SERVO Siurblio užpildymo mašina
Kaip tai veikia:
Pagrindinis užpildo kompiuteris savarankiškai seka kiekvienos siurblio galvutės sukimąsi, kad tiksliai žinotų, kiek produkto pristatyta. Kai pasiekiamas numatytas užpildymo tūris, kiekvienas siurblys ir purkštukas akimirksniu išsijungia, todėl jūsų vertingi produktai užpildomi tiksliai. Kompiuteris visus užpildymo parametrus saugo atmintyje, kad būtų galima greitai persijungti.
Taikymas:
Tai yra pavyzdinis mūsų įmonės ir visos pramonės užpildas. Jis yra ypač lankstus ir skirtas užpildyti beveik bet kurį gaminį bet kokiu užpildymo kiekiu. Galima užpildyti net 55 galonų būgnus.
Pavyzdžiai:
Servo užpildas randamas visose pramonės šakose - farmacijos, kosmetikos, pieno, chemijos, maisto ir kt. Pramonėje. Šia mašina galima užpildyti tiek plonus, tiek ir storus gaminius, tiek labai dideles daleles. Tiek kosmetiniai kremai, tiek stori, stambūs padažai pasterizuotoje temperatūroje gali būti užpildyti.
Privalumai:
Užpildymo dydžio keitimas yra praktiškai begalinis ir akimirksniu vykdomas kompiuterio valdymu. Operatoriaus sąranka labai supaprastinta. Dėl lengvo automatinio valymo ši konstrukcija taip pat labai tinka sanitarinėms reikmėms.

Servo pildymo mašinos ypatybės
Valdo „Schneider“ servo sistema.
Reguliuojamas užpildymo greitis
Tiksliai iki ± 0,1% (1000 ml)
Integruotas skaitmeninis valdymas su „Schneider PLC“ ir aukštųjų technologijų jutiklinio ekrano valdikliais, kad būtų lengva valdyti.
Sukurtas lengvam pakeitimui ir valymui.
Profesionalūs gamybos būdai naudojant ISO-9001 sistemą.
GMP standartas nerūdijantis plienas.
Parinkties užpildymas iš apačios į viršų.
Butelio kaklo vieta.
Nėra butelių ir nėra užpildymo sistemos.
Užpildymo zona apsaugota nerūdijančio plieno rėmu
Garsas lengvai reguliuojamas jutikliniame ekrane. Pripildymo stūmokliai valdomi servo sistema.
Individualus stūmoklio reguliavimas.
Skaitmeninė valdymo sistema, leidžianti pakartotinai užpildyti tą patį buteliuką dvigubai, trigubai ir dar daugiau. Purkštukus galima nustatyti virš buteliuko burnos arba iš apačios į viršų, sinchronizuotis su skysčio lygiu (apačioje arba aukščiau), kad būtų pašalintas putojantis skysčių burbuliukas.
Trijų pakopų užpildymas pradžioje gali lėtai užpildyti, o paskui įsibėgėti iki didesnio greičio, galiausiai dar kartą sulėtinti, kad baigtųsi. Tai gali užkirsti kelią putojantiems skysčiams pūsti ir išvengti išsiliejimo.
